เครื่องจักรงานเหล็กแผ่น
เครื่องตัดโลหะแผ่น
เครื่องตัดโลหะแผ่น
เครื่องตัดโลหะแผ่น
เครื่องตัดโลหะแผ่น Baykal ระบบ Hydraulic Variable-rake Guilotines รุ่น HNC เครื่องตัดเหล็ก เครื่องตัดโลหะ เครื่องตัดสังกะสี เครื่องตัดอลูมิเนียม เครื่องตัดสแตนเลส
เครื่องตัดโลหะแผ่นระบบHydraulic Variable-rake Guillotines Baykalรุ่น HNCมาตรฐาน TUV Germany, CE European Community, ISO 9001
คุณลักษณะ
1.ใบมีดทำจากวัสดุผสมแบบพิเศษ มุมมีดตั้งได้ทุกระยะ2.คอม้า (โครงเครื่องเว้า) ลึก 350 มม. เพื่อใช้ตัดซอยแผ่นเหล็กที่มีความยาวเกินกว่า 3 เมตร3.สามารถตั้งระยะตัดของใบมีดได้ทุกระยะตามความยาวของชิ้นงาน4.ชุดควบคุม CNC ทำหน้าที่ดังต่อไปนี้คือ 1.Shearing rake (angle) – ตั้งมุมตัดของใบมีด 2.Blade gap - ตั้งความชิด-ห่างของใบมีดตามความหนาของชิ้นงาน 3.Back gauge position – ตั้งตำแหน่งชุดตั้งระยะตัดด้านหลัง 4.Stroke counter – นับจำนวนการตัด5.ชุดตั้งระยะตัดขนาด 1000 มม. เคลื่อนที่บนเพลาลูกปืน ให้ความเที่ยงตรงที่ 0.1 มม.6.ชุดตั้งระยะตัดสามารถถอยออกเล็กน้อย (Retract Function) ก่อนการตัดชิ้นงาน7.หน้าโต๊ะมีแผ่นรองชิ้นงาน ฝังลูกปืน เพื่อสะดวกต่อการขยับ - เลื่อนชิ้นงาน และเว้นร่องสำหรับมือจับ8.แขนรับชิ้นงานด้านหน้ายาว 1 เมตร 2 อัน9.แขนจับฉากด้านหน้ายาว 1 เมตร พร้อมบรรทัดบอกระยะ และร่องตัว "ที" (ตัวตั้งระยะชนแบบกระดก)10.แผงป้องกันใบมีดด้านหน้าและคอม้าด้านข้าง11.มีอุปกรณ์ป้องกันการทำงานเกินกำลัง12.ใบมีดจะปรับมุมมีด (Rake Angle) และความชิดห่างของใบมีด (Blade Gap) เองโดยอัตโนมัติ เมื่อผู้ใช้งานป้อนความหนา, ระยะตัดด้านหลังและประเภทวัสดุ13.สามารถตั้งระยะตัดตามความยาว (หน้ากว้าง) ของชิ้นงานได้
อุปกรณ์เสริม
● ระบบป้องกันการบิดตัวของชิ้นงาน (Anti-twist System)● ช่วงคอม้าลึกกว่ามาตรฐาน● แขนรับชิ้นงานและแขนจับฉากด้านหน้ายาวกว่ามาตรฐาน● แผงป้องกันด้านหลัง
ข้อมูลทางเทคนิคและขนาด
คุณลักษณะ
1.ใบมีดทำจากวัสดุผสมแบบพิเศษ มุมมีดตั้งได้ทุกระยะ2.คอม้า (โครงเครื่องเว้า) ลึก 350 มม. เพื่อใช้ตัดซอยแผ่นเหล็กที่มีความยาวเกินกว่า 3 เมตร3.สามารถตั้งระยะตัดของใบมีดได้ทุกระยะตามความยาวของชิ้นงาน4.ชุดควบคุม CNC ทำหน้าที่ดังต่อไปนี้คือ 1.Shearing rake (angle) – ตั้งมุมตัดของใบมีด 2.Blade gap - ตั้งความชิด-ห่างของใบมีดตามความหนาของชิ้นงาน 3.Back gauge position – ตั้งตำแหน่งชุดตั้งระยะตัดด้านหลัง 4.Stroke counter – นับจำนวนการตัด5.ชุดตั้งระยะตัดขนาด 1000 มม. เคลื่อนที่บนเพลาลูกปืน ให้ความเที่ยงตรงที่ 0.1 มม.6.ชุดตั้งระยะตัดสามารถถอยออกเล็กน้อย (Retract Function) ก่อนการตัดชิ้นงาน7.หน้าโต๊ะมีแผ่นรองชิ้นงาน ฝังลูกปืน เพื่อสะดวกต่อการขยับ - เลื่อนชิ้นงาน และเว้นร่องสำหรับมือจับ8.แขนรับชิ้นงานด้านหน้ายาว 1 เมตร 2 อัน9.แขนจับฉากด้านหน้ายาว 1 เมตร พร้อมบรรทัดบอกระยะ และร่องตัว "ที" (ตัวตั้งระยะชนแบบกระดก)10.แผงป้องกันใบมีดด้านหน้าและคอม้าด้านข้าง11.มีอุปกรณ์ป้องกันการทำงานเกินกำลัง12.ใบมีดจะปรับมุมมีด (Rake Angle) และความชิดห่างของใบมีด (Blade Gap) เองโดยอัตโนมัติ เมื่อผู้ใช้งานป้อนความหนา, ระยะตัดด้านหลังและประเภทวัสดุ13.สามารถตั้งระยะตัดตามความยาว (หน้ากว้าง) ของชิ้นงานได้
อุปกรณ์เสริม
● ระบบป้องกันการบิดตัวของชิ้นงาน (Anti-twist System)● ช่วงคอม้าลึกกว่ามาตรฐาน● แขนรับชิ้นงานและแขนจับฉากด้านหน้ายาวกว่ามาตรฐาน● แผงป้องกันด้านหลัง
ข้อมูลทางเทคนิคและขนาด
เครื่องตัดโลหะแผ่น Baykal ระบบ Hydraulic Swing-Beam Shear รุ่น MGH เครื่องตัดเหล็ก เครื่องตัดโลหะ เครื่องตัดสังกะสี เครื่องตัดอลูมิเนียม เครื่องตัดสแตนเลส
เครื่องตัดโลหะแผ่นไฮดรอลิกส์ เครื่องตัดเหล็ก Baykal รุ่น MGH HYDRAULIC SWING-BEAM SHEAR
คุณลักษณะ
1.สวิทซ์เท้าเหยียบสามารถเคลื่อนย้ายไปทำงานยังตำแหน่งต่างๆ 2.ระบบกลไกการปรับความชิดห่างใบมีดได้อย่างรวดเร็ว (Manual blade gap adjustment)3.ชุดตั้งระยะตัดด้านหลัง 1000 มม. (Back gauge) ควบคุมด้วยระบบตัวเลข (NC) ขับเคลื่อนด้วยมอเตอร์บนเพลาลูกปืน มีความเที่ยงตรงถึง ±0.1 มม. และสามารถถอยออกเล็กน้อย (Retract function) ก่อนใบมีดตัดชิ้นงาน4.ระบบชุดตั้งระยะแบบกระดกขึ้น (Swing – up back gauge system) เพื่อตัดชิ้นงานที่มีความลึกกว่าชุดตั้งระยะ5.ปรับ Stroke ใบมีดตามความยาวของชิ้นงานได้6.โครงเครื่องด้านข้างเว้า 250 มม. เพื่อประโยชน์ในการซอยเหล็กที่ยาวกว่าความยาวใบมีด7.มีระบบป้องกัน Hydraulic ทำงานเกินกำลัง8.หน้าโต๊ะมีแผ่นรองชิ้นงาน ฝังลูกปืน เพื่อความสะดวกในการขยับ – เลื่อนชิ้นงาน เว้นร่องสำหรับมือจับ9.แขนจับฉากด้านข้างยาว 1000 มม. พร้อมบรรทัดบอกระยะ ร่องตัว "ที" และตัวตั้งระยะด้านหน้าแบบกระดก10.แขนรับชิ้นงานด้านหน้ายาว 1000 มม. 2 อัน11.ผู้ใช้งานสามารถปรับความชิดห่าง (Blade Gap) ของใบมีดเอง (Manual Blade gap adjustment) หรือสามารถเลือกใช้ Power blade gap adjustment ได้12.มีมุมมีด (Rake Angle) ตายตัว13.สามารถตั้งระยะตัดตามความยาว (หน้ากว้าง) ของชิ้นงานได้
ข้อมูลทางเทคนิคและขนาด
เครื่องตัดโลหะแผ่นไฮดรอลิกส์ เครื่องตัดเหล็ก Baykal รุ่น MGH HYDRAULIC SWING-BEAM SHEAR
คุณลักษณะ
1.สวิทซ์เท้าเหยียบสามารถเคลื่อนย้ายไปทำงานยังตำแหน่งต่างๆ 2.ระบบกลไกการปรับความชิดห่างใบมีดได้อย่างรวดเร็ว (Manual blade gap adjustment)3.ชุดตั้งระยะตัดด้านหลัง 1000 มม. (Back gauge) ควบคุมด้วยระบบตัวเลข (NC) ขับเคลื่อนด้วยมอเตอร์บนเพลาลูกปืน มีความเที่ยงตรงถึง ±0.1 มม. และสามารถถอยออกเล็กน้อย (Retract function) ก่อนใบมีดตัดชิ้นงาน4.ระบบชุดตั้งระยะแบบกระดกขึ้น (Swing – up back gauge system) เพื่อตัดชิ้นงานที่มีความลึกกว่าชุดตั้งระยะ5.ปรับ Stroke ใบมีดตามความยาวของชิ้นงานได้6.โครงเครื่องด้านข้างเว้า 250 มม. เพื่อประโยชน์ในการซอยเหล็กที่ยาวกว่าความยาวใบมีด7.มีระบบป้องกัน Hydraulic ทำงานเกินกำลัง8.หน้าโต๊ะมีแผ่นรองชิ้นงาน ฝังลูกปืน เพื่อความสะดวกในการขยับ – เลื่อนชิ้นงาน เว้นร่องสำหรับมือจับ9.แขนจับฉากด้านข้างยาว 1000 มม. พร้อมบรรทัดบอกระยะ ร่องตัว "ที" และตัวตั้งระยะด้านหน้าแบบกระดก10.แขนรับชิ้นงานด้านหน้ายาว 1000 มม. 2 อัน11.ผู้ใช้งานสามารถปรับความชิดห่าง (Blade Gap) ของใบมีดเอง (Manual Blade gap adjustment) หรือสามารถเลือกใช้ Power blade gap adjustment ได้12.มีมุมมีด (Rake Angle) ตายตัว13.สามารถตั้งระยะตัดตามความยาว (หน้ากว้าง) ของชิ้นงานได้
ข้อมูลทางเทคนิคและขนาด
เครื่องบากมุม บากเหล็ก Baykal ระบบไฮดรอลิกส์ รุ่น HKA
เครื่องบากมุมระบบไฮดรอลิกส์ Baykal รุ่น HKAมาตรฐาน CE European Community, ISO 9001
คุณลักษณะเครื่องตัดมุม สำหรับงานพับกล่อง ใบมีดยาว 200 มม. ( 8") HKA 200 x 6ตัดได้ยาว 200 มม.ตัดได้หนา (42 kg/mm2) 6 มม.(70 kg/mm2) 3 มม.ใบมีดเอียง 5 องศาตั้งมุมตัดได้ 30 - 140 องศาความเร็วในการตัดมุม 50 ครั้ง/นาทีมอเตอร์ขนาด 4 kWหน้าโต๊ะขนาด 920 x 730 มม.ขนาดเครื่อง(กว้าง,ยาว,สูง) 1115 - 920 –1300 มม.น้ำหนักเครื่องประมาณ 1.2 ตัน
เครื่องบากมุมระบบไฮดรอลิกส์ Baykal รุ่น HKAมาตรฐาน CE European Community, ISO 9001
คุณลักษณะเครื่องตัดมุม สำหรับงานพับกล่อง ใบมีดยาว 200 มม. ( 8") HKA 200 x 6ตัดได้ยาว 200 มม.ตัดได้หนา (42 kg/mm2) 6 มม.(70 kg/mm2) 3 มม.ใบมีดเอียง 5 องศาตั้งมุมตัดได้ 30 - 140 องศาความเร็วในการตัดมุม 50 ครั้ง/นาทีมอเตอร์ขนาด 4 kWหน้าโต๊ะขนาด 920 x 730 มม.ขนาดเครื่อง(กว้าง,ยาว,สูง) 1115 - 920 –1300 มม.น้ำหนักเครื่องประมาณ 1.2 ตัน

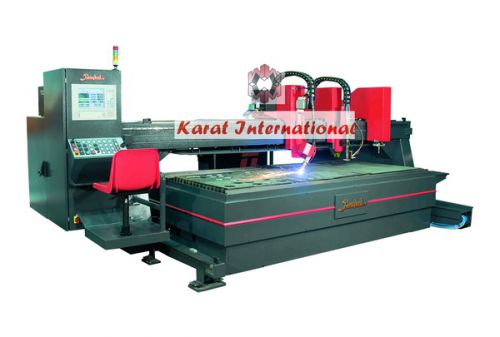

เครื่องตัด ซีเอ็นซี พลาสม่า Baykal CNC Plasma รุ่น BPL-H เครื่องตัดพลาสม่า เครื่องตัดเหล็กพลาสม่า เครื่องตัดเหล็ก plasma เครื่องตัดเหล็ก เครื่องตัดโลหะ เครื่องตัดสังกะสี เครื่องตัดอลูมิเนียม เครื่องตัดสแตนเลส
Design and Operating Features
The allrounder designed for most medium fabrication shops and small service centres to large production plants. It can carry plasmas from 50-400 amps up to 4 tool carriages and a total of 8 tools.
Technical Data
Design and Operating Features
The allrounder designed for most medium fabrication shops and small service centres to large production plants. It can carry plasmas from 50-400 amps up to 4 tool carriages and a total of 8 tools.
Technical Data

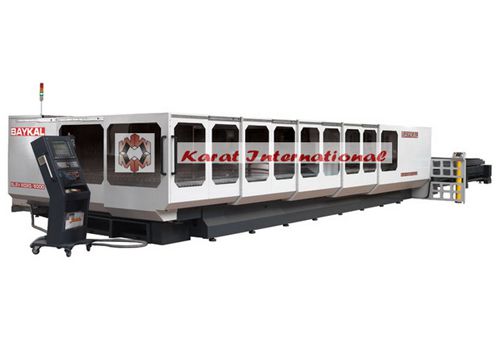

เครื่องตัด ซีเอ็นซี เลเซอร์ CNC Laser Baykal รุ่น BLS-V เครื่องตัดเหล็ก เครื่องตัดโลหะ เครื่องตัดสังกะสี เครื่องตัดอลูมิเนียม เครื่องตัดสแตนเลส เครื่องตัดเหล็กเลเซอร์ laser
Design and Operating Features
• Gantry Linear Motion System• Siemens 840D CNC• Motion system 6025 x 2025 x 120 mm• 6000 watt laser• Dual circuit water chiller• Constant beam length axis and optics to suit• Windows XP operating system• Ergonomic machine separated, free positioned CNC control cabinet• 15¨ TFT colour monitor• 3 MB Program data storage• Transfer tables (dual palette) Hydraulic lift (integrated drive system)• Programmable high pressure air / nitrogen gas selection 1.. 25 bar.• Advanced precitec cutting head (with air cross blast) 7.5¨ & 10¨ lenses• Pierce detection, cut monitoring & Lens failure detection• Auto nozzle cleaning and calibration• Standard fume extraction system• Parts debris conveyor• Lantek Nesting system• In built safety systems (light guards & full enclosure as standard)• CE ComplianceUniqueness
• Ease of processing both large and small size formats• High speed water cooled linear motors• No repositioning of plate ensure accuracy• Flying optics and Constant Beam Length axis.• Simple operator interface and cutting database• Dual pallets• Superior accessibility to work areas• Hand-held pendant for remote access to setup, adjustment and management of waste skeletons• Tactile height following for non conductive materials• Fully enclosed, purged beam path
Lasers
Design and Operating Features
• Gantry Linear Motion System• Siemens 840D CNC• Motion system 6025 x 2025 x 120 mm• 6000 watt laser• Dual circuit water chiller• Constant beam length axis and optics to suit• Windows XP operating system• Ergonomic machine separated, free positioned CNC control cabinet• 15¨ TFT colour monitor• 3 MB Program data storage• Transfer tables (dual palette) Hydraulic lift (integrated drive system)• Programmable high pressure air / nitrogen gas selection 1.. 25 bar.• Advanced precitec cutting head (with air cross blast) 7.5¨ & 10¨ lenses• Pierce detection, cut monitoring & Lens failure detection• Auto nozzle cleaning and calibration• Standard fume extraction system• Parts debris conveyor• Lantek Nesting system• In built safety systems (light guards & full enclosure as standard)• CE ComplianceUniqueness
• Ease of processing both large and small size formats• High speed water cooled linear motors• No repositioning of plate ensure accuracy• Flying optics and Constant Beam Length axis.• Simple operator interface and cutting database• Dual pallets• Superior accessibility to work areas• Hand-held pendant for remote access to setup, adjustment and management of waste skeletons• Tactile height following for non conductive materials• Fully enclosed, purged beam path
Lasers
